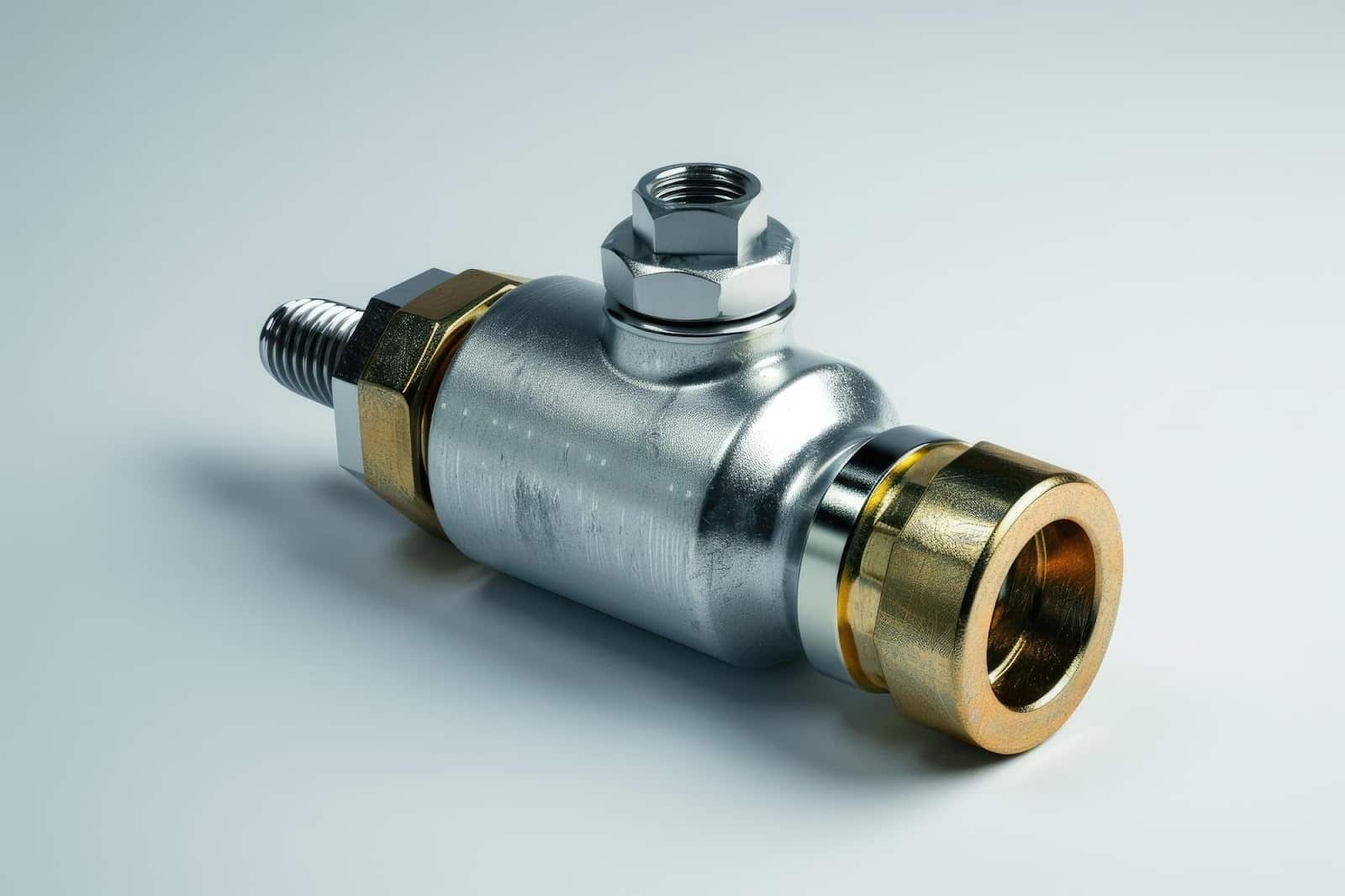

Układy hydrauliczne to serce wielu maszyn przemysłowych, budowlanych i rolniczych. Odpowiadają za przenoszenie energii poprzez ciecz roboczą – najczęściej olej hydrauliczny – pod wysokim ciśnieniem. Jednak aby ta energia była użyteczna i bezpieczna, potrzebny jest jeden niepozorny, lecz absolutnie kluczowy element: zawór przelewowy hydrauliczny. To właśnie on chroni cały system przed zniszczeniem, utrzymując ciśnienie w granicach bezpiecznej pracy.
Rola i funkcja zaworu przelewowego
Zawór przelewowy to element zabezpieczający układ hydrauliczny przed nadmiernym wzrostem ciśnienia. Działa on jak swoisty „bezpiecznik” – gdy ciśnienie w systemie przekroczy wartość ustawioną (tzw. ciśnienie nastawy), zawór otwiera się, umożliwiając przepływ oleju z przewodu tłocznego do zbiornika. Dzięki temu układ nie ulega przeciążeniu, a pompy, przewody, siłowniki i inne komponenty nie są narażone na uszkodzenie.
W uproszczeniu można powiedzieć, że zawór przelewowy pełni taką samą funkcję jak zawór bezpieczeństwa w bojlerze – gdy ciśnienie w zamkniętym układzie przekroczy dopuszczalny poziom, nadmiar medium zostaje odprowadzony, zapobiegając awarii.
Zasada działania – jak zawór utrzymuje ciśnienie w ryzach?
Podstawowa konstrukcja zaworu przelewowego opiera się na sprężynie i grzybku (zaworku), który zamyka kanał przepływowy. Gdy ciśnienie oleju rośnie, siła wywierana na grzybek rośnie proporcjonalnie. W momencie, gdy ciśnienie przekroczy siłę sprężyny, grzybek unosi się i umożliwia przepływ cieczy do zbiornika.
Po spadku ciśnienia sprężyna ponownie dociska zawór, przywracając normalny stan pracy układu. W ten sposób zawór przelewowy działa automatycznie, utrzymując ciśnienie w ustalonym zakresie.
W praktyce kluczową rolę odgrywa precyzyjna regulacja ciśnienia otwarcia, realizowana za pomocą śruby regulacyjnej. Niewłaściwe ustawienie (zbyt wysokie lub zbyt niskie) może prowadzić do nieprawidłowej pracy całego systemu – od nadmiernego zużycia oleju po spadek wydajności pompy.
Rodzaje zaworów przelewowych
W zależności od konstrukcji i sposobu sterowania, zawory przelewowe dzielimy na trzy główne typy:
1. Zawory przelewowe bezpośredniego działania
To najprostszy typ zaworu, w którym ciśnienie cieczy działa bezpośrednio na element zamykający. Charakteryzuje się szybką reakcją i prostą konstrukcją, dlatego stosowany jest w układach o mniejszym przepływie i umiarkowanym ciśnieniu roboczym. Typowym przykładem są systemy z pompami zębatymi w maszynach rolniczych.
2. Zawory przelewowe sterowane pośrednio (pilotowe)
Tutaj główny zawór otwierany jest przez mniejszy zawór pilotowy, sterowany ciśnieniem. Rozwiązanie to pozwala utrzymać stabilne ciśnienie nawet przy dużych przepływach. Zawory pośrednie stosowane są powszechnie w maszynach budowlanych, prasach hydraulicznych i instalacjach przemysłowych, gdzie wymagane są wysokie ciśnienia i duża precyzja regulacji.
3. Zawory przelewowe proporcjonalne
Najbardziej zaawansowana grupa, w której otwarcie zaworu kontrolowane jest elektrycznie poprzez sygnał sterujący (np. z układu PLC). Pozwalają one dynamicznie zmieniać ciśnienie robocze w zależności od obciążenia lub etapu cyklu roboczego. To rozwiązanie typowe dla nowoczesnych systemów hydrauliki przemysłowej i mobilnej, gdzie liczy się automatyzacja i efektywność energetyczna.
Gdzie stosuje się zawory przelewowe?
Zawory przelewowe występują w każdym układzie hydraulicznym, niezależnie od jego wielkości czy przeznaczenia. Można je spotkać m.in. w:
- maszynach budowlanych (koparki, ładowarki, żurawie),
- ciągnikach i sprzęcie rolniczym (układy podnośnikowe, sterowanie narzędziami),
- prasach i wtryskarkach przemysłowych,
- systemach transportowych i maszynach produkcyjnych,
- platformach hydraulicznych i podnośnikach samochodowych.
W każdym z tych zastosowań zawór przelewowy pełni tę samą funkcję – chroni układ przed nadmiernym ciśnieniem, stabilizuje pracę pompy i zapewnia bezpieczeństwo operatora.
Co grozi układowi bez zaworu przelewowego?
Brak zaworu przelewowego lub jego uszkodzenie może mieć katastrofalne skutki. Jeśli ciśnienie w układzie przekroczy wartość dopuszczalną, może dojść do:
- pęknięcia przewodów hydraulicznych,
- uszkodzenia pompy na skutek przeciążenia,
- rozerwania uszczelnień w siłownikach,
- zablokowania lub niekontrolowanego ruchu tłoka,
- a w skrajnych przypadkach – zagrożenia życia operatora.
Dlatego zawór przelewowy nie jest opcjonalnym dodatkiem, lecz elementem krytycznym dla bezpieczeństwa całego systemu. W hydraulice przemysłowej stosuje się często kilka zaworów tego typu – główny przy pompie i dodatkowe zawory bezpieczeństwa w poszczególnych obwodach roboczych.
Kluczowe parametry techniczne przy doborze zaworu
Aby zawór przelewowy działał prawidłowo, musi być odpowiednio dobrany do konkretnego układu. Najważniejsze parametry to:
- Ciśnienie nastawy (set pressure) – maksymalne ciśnienie, przy którym zawór zaczyna się otwierać.
- Przepływ nominalny (flow rate) – maksymalna ilość oleju, jaką zawór może bezpiecznie odprowadzić do zbiornika.
- Histereza – różnica między ciśnieniem otwarcia a ciśnieniem ponownego zamknięcia. Zbyt duża histereza może powodować wahania ciśnienia i niestabilną pracę układu.
- Charakterystyka przepływu i typ sterowania – decydują o tym, jak szybko zawór reaguje i jak precyzyjnie utrzymuje ciśnienie.
W praktyce dobór zaworu powinien być zawsze poprzedzony analizą parametrów pompy i całego obwodu hydraulicznego. Błąd w tej fazie może prowadzić do nadmiernych strat energii lub ryzyka awarii.
Konserwacja i diagnostyka zaworów przelewowych
Choć zawory przelewowe są konstrukcyjnie proste i trwałe, wymagają regularnej kontroli. Zanieczyszczenia w oleju, zużycie sprężyny lub uszczelnień mogą powodować nieprawidłowe działanie.
Podstawowe zasady eksploatacji obejmują:
- Regularne czyszczenie i filtrację oleju – nawet drobne cząstki mogą blokować grzybek zaworu.
- Kontrolę nastawy ciśnienia – warto okresowo sprawdzać, czy zawór otwiera się przy zadanym ciśnieniu.
- Obserwację objawów nieprawidłowej pracy – np. nadmierne grzanie się układu, spadki mocy lub hałas pompy mogą świadczyć o zablokowanym zaworze.
- Przeglądy okresowe – zalecane co 1000–2000 godzin pracy maszyny w zależności od warunków eksploatacji.
W systemach o wysokich wymaganiach bezpieczeństwa stosuje się zawory z plombowanymi nastawami, aby zapobiec przypadkowej zmianie ciśnienia przez użytkownika.
Typowe problemy i sposoby ich rozwiązania
Najczęstsze usterki zaworów przelewowych to:
- zanieczyszczenie wnętrza zaworu – skutkuje jego przyblokowaniem lub przeciekiem;
- zużyta sprężyna – zawór otwiera się zbyt wcześnie, powodując spadek ciśnienia w układzie;
- nieszczelność grzybka lub gniazda – prowadzi do ciągłego przecieku oleju i spadku efektywności pompy;
- nieprawidłowa regulacja – zbyt wysoka nastawa może doprowadzić do uszkodzenia elementów, zbyt niska – do utraty mocy układu.
Rozwiązaniem jest czyszczenie, wymiana zużytych elementów lub ponowna kalibracja ciśnienia otwarcia. W przypadku zaworów proporcjonalnych warto również skontrolować sygnały elektryczne i działanie cewki.
Wnioski i rekomendacje
Zawór przelewowy hydrauliczny to niewielki, ale kluczowy komponent, który decyduje o trwałości, efektywności i bezpieczeństwie całego układu hydraulicznego. Jego prawidłowy dobór, regulacja i konserwacja są równie istotne, jak właściwy dobór pompy czy siłownika.
W praktyce inżynierskiej warto pamiętać, że:
- każdy układ hydrauliczny musi być wyposażony w zawór przelewowy,
- regularne przeglądy i kontrola czystości oleju znacząco wydłużają jego żywotność,
- inwestycja w wysokiej jakości zawór to oszczędność – zapobiega kosztownym przestojom i awariom.
Hydraulika siłowa opiera się na precyzji i równowadze ciśnienia. A tę równowagę utrzymuje właśnie zawór przelewowy – cichy strażnik bezpieczeństwa całego systemu.
