Koparka, która nie potrafi poruszyć łyżką, albo podnośnik, który nie jest w stanie unieść nawet kilograma – właśnie tak wyglądałyby maszyny pozbawione siłowników hydraulicznych. Te niepozorne, a jednak kluczowe elementy niemal każdego systemu mechanicznego. Choć często są schowane wewnątrz konstrukcji, to właśnie one zamieniają ciśnienie cieczy w energię mechaniczną, zapewniając ruch, precyzję i ogromną siłę.

W tym artykule pokażemy Ci, czym dokładnie są hydrauliczne siłowniki, jak działają i jakie są ich rodzaje. Zajrzymy również do wnętrza ich budowy, podpowiemy, jak dobierać je do konkretnych zastosowań i co robić, gdy odmówią posłuszeństwa. Wszystko klarownie, technicznie, ale i przystępnie – bez zbędnego lania oleju (nawet hydraulicznego).

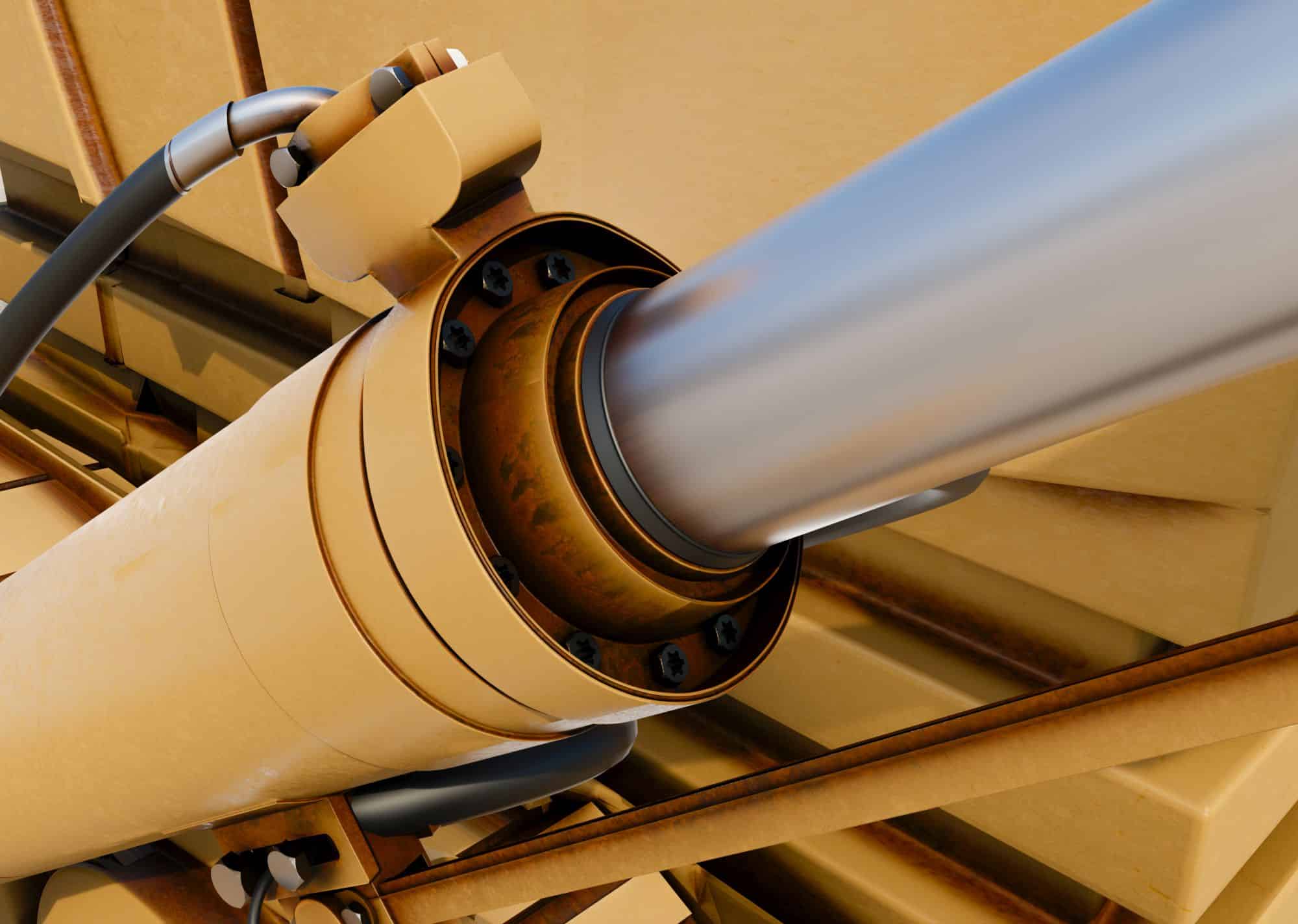

Siłownik hydrauliczny – co to takiego?

Na pierwszy rzut oka to po prostu metalowy cylinder z wystającym prętem. Ale pod tą prostą konstrukcją kryje się coś znacznie więcej. Siłowniki hydrauliczne to urządzenia, które zamieniają ciśnienie cieczy (najczęściej oleju hydraulicznego) na ruch liniowy. Brzmi technicznie? Już tłumaczymy.

Dzięki prawu Pascala – które mówi, że ciśnienie w zamkniętym układzie rozchodzi się równomiernie – możliwe jest wywieranie bardzo dużej siły na stosunkowo niewielką powierzchnię tłoka. Efekt? Siłownik może poruszyć ogromny ładunek, pracując z niesamowitą precyzją. I to właśnie dlatego znajduje zastosowanie w maszynach budowlanych, rolnictwie, przemyśle ciężkim, transporcie, a nawet w energetyce i automatyce.

Najważniejsze cechy siłownika hydraulicznego:

Generuje dużą siłę przy kompaktowych rozmiarach
Pozwala na precyzyjną kontrolę ruchu liniowego
Może pracować w ekstremalnych warunkach – pod dużym obciążeniem, w wilgoci, pyle czy wysokich temperaturach
Występuje w różnych konfiguracjach – dostosowanych do konkretnego zastosowania

W skrócie: jeśli jakaś maszyna się porusza, unosi coś, zaciska lub przesuwa z siłą – bardzo możliwe, że robi to dzięki siłownikowi hydraulicznemu. A my za chwilę pokażemy Ci, jak dokładnie działa ten niepozorny bohater układów hydraulicznych.

Jak działa siłownik hydrauliczny?

Na pierwszy rzut oka wszystko wygląda dość prosto: ciecz wpływa do cylindra i coś się przesuwa. Ale w rzeczywistości to dobrze przemyślany układ, w którym każdy szczegół ma znaczenie. Siłownik hydrauliczny działa na zasadzie wykorzystania ciśnienia cieczy do wytwarzania ruchu mechanicznego – najczęściej liniowego.

Jak to się dzieje krok po kroku?

Pompa hydrauliczna tłoczy ciecz (najczęściej olej) pod wysokim ciśnieniem do wnętrza cylindra hydraulicznego.
Wewnątrz znajduje się tłok – szczelnie oddzielający dwie komory. Kiedy ciecz napływa z jednej strony, zaczyna wywierać na niego nacisk.
Tłok zaczyna się przemieszczać, pchając jednocześnie tłoczysko na zewnątrz. To właśnie wysunięcie tłoka przenosi siłę na zewnętrzne mechanizmy – np. ramię koparki, siłownik w prasie czy ruchome elementy maszyny.
Powrót tłoka następuje na dwa sposoby – zależnie od rodzaju siłownika:
- W siłownikach jednostronnego działania – dzięki sprężynie powrotnej albo sile ciężkości.
- W siłownikach dwustronnego działania – poprzez wtłoczenie cieczy z drugiej strony tłoka.

Warto dodać, że ruch siłownika można regulować – zarówno jego prędkość, jak i siłę działania. Służą do tego m.in. zawory dławiące, zawory zwrotne i zawory ciśnieniowe, które są integralną częścią układów hydraulicznych.

Dlaczego siłowniki hydrauliczne są tak skuteczne? Bo pozwalają wygenerować bardzo dużą siłę w stosunkowo małym urządzeniu. Odpowiednio dobrane ciśnienie robocze, średnica tłoka i skok tłoczyska przekładają się na dokładnie taką pracę, jakiej wymaga dane zastosowanie – czy to w maszynach budowlanych, czy w urządzeniach przemysłowych.

Jak zbudowany jest siłownik hydrauliczny?

Mogłoby się wydawać, że to tylko cylinder i pręt, ale w rzeczywistości każdy siłownik hydrauliczny to precyzyjnie zaprojektowane urządzenie, złożone z kilku istotnych komponentów, które razem zapewniają jego niezawodność i trwałość.

Oto, z czego składa się typowy siłownik:

Cylinder hydrauliczny – główna obudowa, w której porusza się tłok. To on znosi większość obciążeń i ciśnień, dlatego musi być wykonany z wysokiej jakości stali i precyzyjnie obrobiony wewnątrz.
Tłok – element poruszający się wewnątrz cylindra. Rozdziela komorę na dwie części, dzięki czemu możliwe jest uzyskanie ruchu w obu kierunkach (w siłownikach dwustronnego działania).
Tłoczysko siłownika – pręt połączony z tłokiem, który wychodzi poza cylinder i przenosi siłę na zewnętrzny mechanizm.
Uszczelnienia – elementy o krytycznym znaczeniu. Zapobiegają wyciekom cieczy, chronią wnętrze siłownika przed zanieczyszczeniami i zapewniają szczelność całego układu.
Pokrywy końcowe (głowica i denko) – zamykają cylinder z obu stron i utrzymują komponenty w osi.
Rodzaj mocowania – każdy siłownik musi być odpowiednio zamocowany w maszynie. W zależności od przeznaczenia, stosuje się mocowania widełkowe, przegubowe, kołnierzowe czy z gwintem.

Średnica cylindra, średnica tłoka i skok tłoka to kluczowe dane techniczne, które wpływają na siłę i zakres ruchu siłownika. Ich odpowiednie dobranie do obciążenia i zastosowania to podstawa prawidłowego działania całego systemu.

Warto też wspomnieć, że do siłowników można dobierać akcesoria do siłowników, takie jak czujniki położenia, ograniczniki ruchu czy dodatkowe uszczelki – wszystko po to, aby jeszcze lepiej dostosować urządzenie do warunków pracy.

Rodzaje siłowników hydraulicznych

Wszystkie siłowniki opierają się na tej samej zasadzie działania – wykorzystaniu ciśnienia cieczy do generowania ruchu. Ale sposób, w jaki to robią, może się różnić. I to znacząco. Dostępny na rynku szeroki asortyment siłowników hydraulicznych pozwala dobrać urządzenie precyzyjnie do warunków pracy i specyfiki maszyny.

Najpopularniejsze rodzaje siłowników:

1. Siłowniki jednostronnego działania

To najprostszy i najczęściej spotykany typ, szczególnie w maszynach rolniczych czy lekkich podnośnikach. Działa tylko w jednym kierunku – ciecz hydrauliczna powoduje wysunięcie tłoka, a jego powrót następuje samoczynnie, np. dzięki sprężynie lub sile ciężkości.

Zalety:

Prosta budowa
Niskie koszty
Niewielkie zapotrzebowanie na ciecz

Wady:

Ograniczona kontrola nad ruchem powrotnym
Mniejsza siła działania niż w siłownikach dwustronnych

2. Siłowniki dwustronnego działania

Tu mamy do czynienia z pełną kontrolą – tłok porusza się w obu kierunkach dzięki działaniu ciśnienia z dwóch stron. Hydrauliczne siłowniki dwustronnego działania są szeroko stosowane w maszynach budowlanych, urządzeniach przemysłowych oraz liniach produkcyjnych.

Ich największa zaleta? Możliwość precyzyjnego sterowania ruchem, siłą i prędkością w obu fazach pracy. To właśnie dlatego są podstawowym wyposażeniem takich maszyn jak koparki, wózki widłowe czy prasy hydrauliczne.

3. Siłowniki teleskopowe (wielotłoczkowe)

Składają się z kilku cylindrów umieszczonych jeden w drugim – coś w rodzaju „rosyjskiej matrioszki”, tyle że z tłokami. Pozwalają na bardzo duży skok tłoka przy zachowaniu niewielkich rozmiarów w pozycji spoczynkowej. Idealne do pojazdów z ograniczoną przestrzenią montażową, np. w wywrotkach czy podnośnikach koszowych.

4. Siłowniki obrotowe (silniki hydrauliczne)

Chociaż formalnie to już nie klasyczny siłownik liniowy, warto o nich wspomnieć. Silniki hydrauliczne przekształcają ciśnienie cieczy w ruch obrotowy – są więc przeciwieństwem typowych siłowników. Znajdują zastosowanie w napędach obrotowych, wciągarkach, obracarkach i systemach wspomagania kierownicy.

5. Siłowniki membranowe

To niszowy typ, wykorzystywany głównie w urządzeniach wymagających wyjątkowo szybkiego działania i niewielkich sił. Zamiast tłoka stosuje się w nich elastyczną membranę, która ugina się pod wpływem ciśnienia. Spotykane raczej w precyzyjnych układach automatyki niż w ciężkim przemyśle.

Każdy z wymienionych typów ma swoje konkretne zalety i ograniczenia. Wybór właściwego rozwiązania zależy od charakteru obciążeń, dostępnej przestrzeni montażowej, wymaganej siły i dokładności pracy. Dlatego tak ważne jest, by znać te różnice – bo siłownik to nie tylko „rura z tłokiem”, ale dopasowane narzędzie pracy.

Zastosowanie siłowników hydraulicznych

Siłowniki hydrauliczne nie są zarezerwowane wyłącznie dla przemysłowych gigantów. Choć królują w maszynach budowlanych i liniach produkcyjnych, równie dobrze radzą sobie w znacznie mniejszych, codziennych urządzeniach. Ich zastosowanie obejmuje praktycznie każdy sektor, w którym potrzebna jest kontrola ruchu, siła i niezawodność.

Dzięki możliwości generowania ogromnych sił przy kompaktowej budowie, hydrauliczne siłowniki są niezastąpione tam, gdzie inne technologie (jak napędy pneumatyczne czy elektryczne) po prostu sobie nie radzą – czy to ze względu na warunki pracy, czy wymagania co do precyzji.

Poniżej znajdziesz konkretne przykłady, które pokazują, gdzie siłowniki hydrauliczne odgrywają istotną rolę i dlaczego to właśnie tam znajdują zastosowanie.

Rolnictwo

W nowoczesnym rolnictwie hydraulika to nie luksus, tylko absolutny standard. Siłowniki znajdują się praktycznie w każdej maszynie rolniczej – od ciągników, przez ładowacze, aż po opryskiwacze i prasy zwijające.

Co robią?

Podnoszą i opuszczają osprzęt (np. lemiesze, ramiona ładowaczy)
Umożliwiają składanie i rozkładanie skrzydeł opryskiwaczy
Zapewniają regulację nacisku w prasach czy bronach aktywnych

Tutaj najlepiej sprawdzają się siłowniki jednostronnego działania – proste, odporne i łatwe w serwisowaniu, czyli dokładnie takie, jakich rolnik potrzebuje w terenie.

Maszyny budowlane

Bez siłowników hydraulicznych koparka byłaby tylko bezsilnym stosem blachy. To one odpowiadają za ruch ramion, łyżek, lemieszy, podnośników i wysięgników.

W maszynach takich jak:

koparki gąsienicowe
spycharki
ładowarki kołowe
żurawie budowlane

stosuje się przede wszystkim siłowniki dwustronnego działania, które umożliwiają precyzyjne i silne ruchy w obu kierunkach. W tej branży liczy się nie tylko siła, ale i wytrzymałość – dlatego używa się tu siłowników o dużej średnicy cylindra i grubym tłoczysku, odpornych na uderzenia i przeciążenia.

Przemysł ciężki i maszynowy

W zakładach przemysłowych hydraulika rządzi ruchem maszyn. Siłowniki są tam częścią większych systemów – wtryskarek, pras, obrabiarek czy linii montażowych. Pracują w cyklach powtarzalnych, często 24/7.

Ich zadania to m.in.:

wywieranie nacisku (np. w prasach hydraulicznych)
przesuwanie suwaków, prowadnic, tłoczysk
automatyczne pozycjonowanie detali na liniach produkcyjnych

W takich warunkach istotna jest nie tylko siła, ale też precyzja i trwałość. Dlatego stosuje się tu siłowniki specjalistyczne, dostosowane do konkretnej maszyny, często z dodatkowymi czujnikami położenia czy zintegrowanymi zaworami.

Transport i logistyka

W logistyce siłownik hydrauliczny może zadecydować o tym, czy towar zostanie bezpiecznie rozładowany. Znajdziemy je:

w podnośnikach samochodowych
w rampach załadunkowych
w siłownikach naczep i kontenerów
w mechanizmach systemów dźwigowych

Tutaj kluczowe są kompaktowe rozmiary, szybkość działania i niezawodność w trudnych warunkach pracy – niezależnie od pogody czy poziomu załadunku.

Energetyka i przemysł naftowy

To jedno z bardziej wymagających środowisk. Siłowniki muszą tam pracować pod ekstremalnym ciśnieniem, często w atmosferze wybuchowej lub silnie korozyjnej.

Typowe zastosowania:

sterowanie zaworami zaporowymi w elektrowniach i rafineriach
mechanizmy turbin i zasuw
siłowniki na platformach wiertniczych

W tych branżach stosuje się siłowniki o specjalnym wykonaniu, z dodatkowymi uszczelnieniami, powłokami antykorozyjnymi i zwiększoną szczelnością.

Inne dziedziny

Choć najwięcej mówi się o siłownikach w przemyśle, spotkamy je też w bardziej nieoczywistych miejscach:

sprzęt medyczny (np. stoły operacyjne)
urządzenia sceniczne i teatralne
przemysł morski i górniczy
wspomagania kierownicy w motoryzacji

To pokazuje, jak elastyczna i uniwersalna jest ta technologia. Jeśli coś się porusza pod kontrolą – siłownik ma w tym udział.

Najważniejsze parametry siłowników hydraulicznych

Wybór siłownika hydraulicznego to nie kwestia estetyki ani przypadku. To czysta matematyka i dopasowanie do warunków pracy. Każdy siłownik musi być dostosowany do obciążenia, zakresu ruchu i ciśnienia, z jakim będzie pracował – a wszystko to da się precyzyjnie określić za pomocą kilku kluczowych parametrów.

Na co zwrócić szczególną uwagę, analizując dane techniczne?

1. Średnica tłoka

To jeden z najważniejszych parametrów – im większa średnica, tym większa powierzchnia robocza, a co za tym idzie: większa siła generowana przy tym samym ciśnieniu. Dla przemysłu ciężkiego wybiera się tłoki nawet powyżej 100 mm, podczas gdy w lżejszych aplikacjach wystarczy 25–50 mm.

2. Średnica cylindra

W praktyce często zbliżona do średnicy tłoka, ale z uwzględnieniem grubości ścianek i konstrukcji uszczelnień. Wpływa na całkowitą wytrzymałość siłownika, zwłaszcza przy pracy pod dużym ciśnieniem.

3. Skok tłoka

Czyli maksymalna długość, na jaką tłok może się wysunąć. Skok musi być dopasowany do zakresu ruchu potrzebnego w danym mechanizmie – zbyt krótki ograniczy działanie, zbyt długi może generować zbędne obciążenia.

4. Skok tłoczyska

Często mylony ze skokiem tłoka, ale warto go rozróżniać – to droga, jaką pokonuje zewnętrzna część tłoczyska (czyli element, który przenosi siłę na maszynę).

5. Ciśnienie robocze

Zazwyczaj podawane w barach lub megapaskalach (1 MPa = 10 bar). To maksymalne ciśnienie, pod jakim siłownik może pracować bez ryzyka uszkodzenia. Typowe wartości to 160–250 bar, ale w specjalistycznych zastosowaniach mogą sięgać nawet 700 bar.

6. Rodzaj mocowania

O ile sam siłownik wykonuje ruch liniowy, to musi być jeszcze odpowiednio zamocowany w układzie – najczęściej za pomocą ucha, przegubu kulowego, kołnierza lub mocowania widełkowego. Wybór zależy od kierunku działania i wymagań konstrukcyjnych.

7. Rodzaj uszczelnień

Uszczelnienia to jedne z najbardziej wrażliwych elementów siłownika – odpowiadają za szczelność, ochronę przed pyłem i zatrzymywanie ciśnienia. Ich dobór zależy od temperatury pracy, rodzaju medium i częstotliwości ruchów.

Dobrze dobrane parametry techniczne siłownika to gwarancja nie tylko jego efektywności, ale przede wszystkim bezpieczeństwa i niezawodności całego układu hydraulicznego. I jak łatwo się domyślić – błędy na tym etapie potrafią słono kosztować.

Jakie są najczęstsze awarie siłownika hydraulicznego?

Nawet najlepszy siłownik nie jest niezniszczalny. Pracuje często w warunkach wysokiego ciśnienia, narażony na zabrudzenia, wibracje i obciążenia dynamiczne. Z czasem zużywają się uszczelnienia, tłoczysko może ulec mikrouszkodzeniom, a olej – zabrudzeniu. Wszystko to prowadzi do awarii, które – jeśli zostaną zignorowane – mogą zatrzymać pracę całej maszyny.

Oto najczęstsze przypadki, które potrafią przyprawić o ból głowy:

1. Wycieki oleju hydraulicznego

To najczęstsza i najbardziej widoczna usterka. Powodem jest zazwyczaj zużycie lub uszkodzenie uszczelnień – na tłoczysku, głowicy lub przy mocowaniach. Może też świadczyć o korozji tłoczyska albo zarysowaniach cylindra.

2. Zatarcie tłoka lub tłoczyska

Zanieczyszczenia w układzie (np. metalowe opiłki, pył) mogą powodować uszkodzenie gładzi cylindra i zablokowanie ruchu tłoka. Objawia się to szarpaniem, oporem przy ruchu albo całkowitym zatrzymaniem pracy.

3. Zgięcie tłoczyska

Jeśli siłownik był poddany niewłaściwemu obciążeniu bocznemu, tłoczysko może się wygiąć. To bardzo poważna usterka, wymagająca najczęściej wymiany całego elementu – a czasem również cylindra.

4. Nadmierne luzy i spadek ciśnienia

Z czasem elementy siłownika mogą się zużywać, co skutkuje wewnętrznymi przeciekami – między tłokiem a cylindrem. Objawem jest spadek siły działania i zbyt wolne wysuwanie tłoka.

5. Korozja i pitting

Szczególnie w siłownikach stosowanych na zewnątrz lub w środowiskach chemicznie agresywnych. Korozja osłabia powierzchnię tłoczyska, powodując przyspieszone zużycie uszczelnień i ryzyko przecieków.

W każdej z tych sytuacji szybka reakcja ma kluczowe znaczenie – bo im dłużej siłownik pracuje w nieprawidłowych warunkach, tym większe ryzyko uszkodzenia pozostałych podzespołów maszyny.

Naprawa i regeneracja siłowników hydraulicznych

Siłownik przecieka? Tłok nie chce się wysuwać? A może maszyna traci siłę? Dobra wiadomość jest taka, że w wielu przypadkach nie trzeba od razu kupować nowego siłownika. Większość usterek da się skutecznie usunąć – pod warunkiem że zostaną odpowiednio wcześnie wykryte.

Regeneracja siłowników hydraulicznych to nic innego jak przywracanie ich do pełnej sprawności przez wymianę zużytych elementów i przywrócenie właściwych parametrów pracy. To rozwiązanie nie tylko ekonomiczne, ale też ekologiczne i bardzo często dostosowane do potrzeb konkretnego urządzenia.

Na czym polega regeneracja siłownika?

Proces może różnić się w zależności od typu siłownika i stopnia zużycia, ale najczęściej obejmuje:

Demontaż i inspekcję wszystkich podzespołów – ocenę stanu tłoka, tłoczyska, cylindra, uszczelnień i mocowań.
Dokładne czyszczenie i pomiar elementów roboczych – w tym średnicy tłoka, gładzi cylindra i tolerancji między ruchomymi częściami.
Wymianę uszczelnień i zużytych komponentów – na nowe, najczęściej o wyższej klasie wytrzymałości.
Regenerację lub wymianę tłoczyska – jeśli doszło do jego zarysowania, wygięcia lub korozji.
Szlifowanie, chromowanie lub honowanie powierzchni cylindra – by zapewnić idealną szczelność i długą żywotność.
Złożenie i test ciśnieniowy – sprawdzenie, czy siłownik zachowuje szczelność i pracuje zgodnie z założonymi parametrami.

Kiedy warto naprawiać, a kiedy wymieniać siłownik?

Nie każdy siłownik opłaca się regenerować. Koszt naprawy należy zestawić z ceną nowego urządzenia, biorąc pod uwagę czas przestoju, dostępność części i oczekiwaną trwałość. Z reguły opłaca się naprawiać:

siłowniki dużych rozmiarów lub o niestandardowej konstrukcji
urządzenia pracujące w instalacjach, gdzie wymiana oznacza kosztowny przestój
siłowniki z łatwo dostępnymi częściami zamiennymi

W przypadku niewielkich, tanich siłowników (np. prostych modeli jednostronnego działania w sprzęcie rolniczym) wymiana na nowy egzemplarz może być szybsza i tańsza.
