W świecie hydrauliki siłowej nie zawsze najbardziej skomplikowane rozwiązania okazują się tymi najlepszymi. Często to właśnie inżynieryjny umiar i drastyczna redukcja ruchomych elementów decydują o niezawodności maszyny pracującej pod ekstremalnym obciążeniem. Doskonałym przykładem takiego twardego, rzemieślniczego podejścia jest siłownik nurnikowy. To urządzenie swoją konstrukcją udowadnia, że genialna prostota potrafi dźwigać największe ciężary w przemyśle. Tam, gdzie standardowe układy poddałyby się na skutek wyboczenia lub zniszczenia wewnętrznych uszczelnień, nurnik dopiero zaczyna swoją właściwą pracę. Przyjrzyjmy się zatem bliżej temu fascynującemu mechanizmowi.
Artykuł w skrócie:
- Definicja – siłownik nurnikowy to specyficzny typ siłownika jednostronnego działania, w którym rolę tłoka pełni samo masywne tłoczysko, nazywane profesjonalnie nurnikiem.
- Mechanika działania – wysuw organu roboczego następuje pod wpływem ciśnienia czynnika roboczego, natomiast powrót wymusza siła grawitacji lub obciążenie zewnętrzne.
- Główne zalety – brak podatnych na uszkodzenia uszczelnień wewnętrznych oraz potężna odporność na wyboczenia przy przenoszeniu gigantycznych mas.
- Zastosowanie – podnośniki nożycowe, dźwigi towarowe, ciężkie prasy hydrauliczne i maszyny hutnicze pracujące w trudnych warunkach.
Czym właściwie jest siłownik nurnikowy?

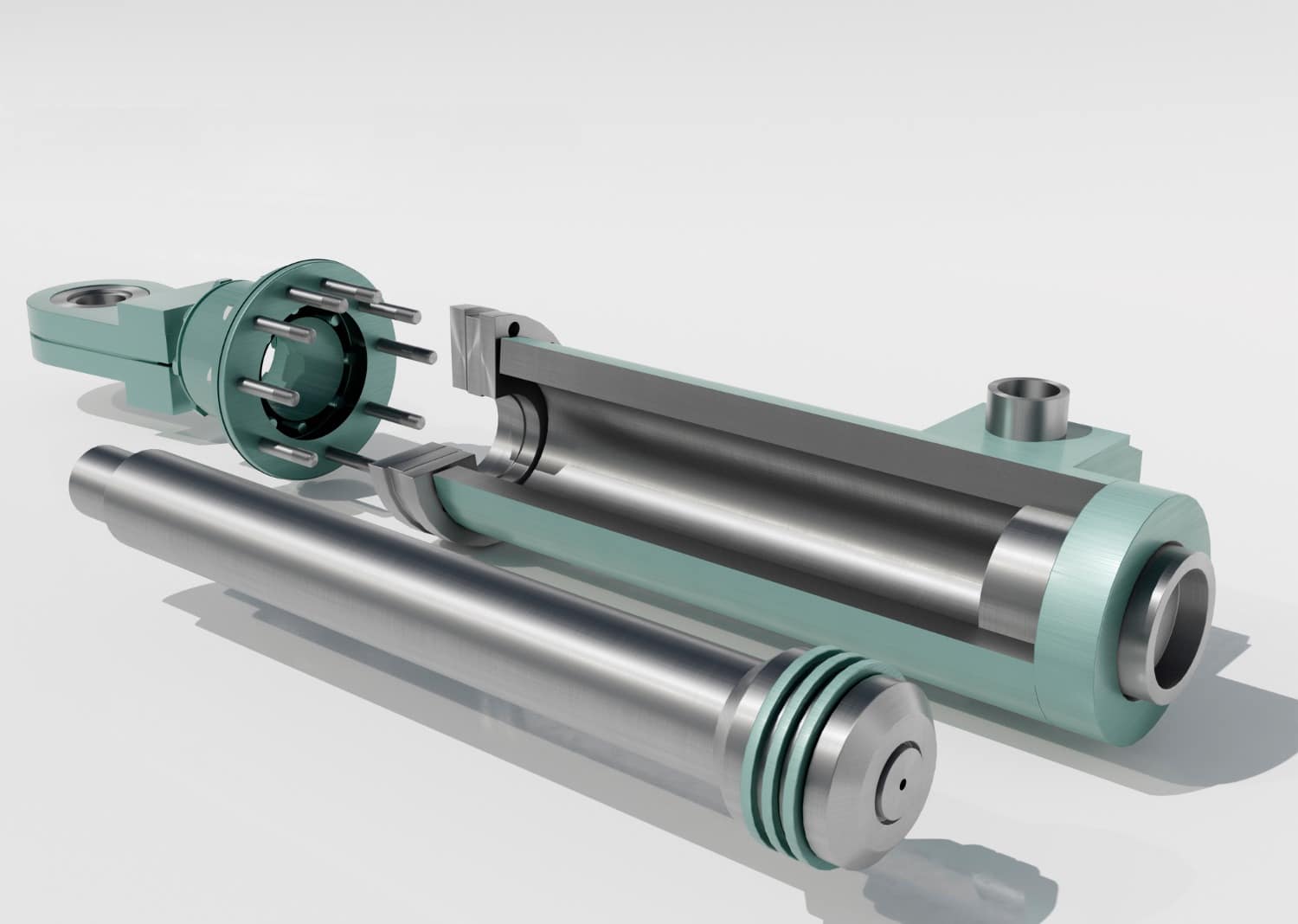

Zacznijmy od rozebrania urządzenia na części pierwsze. Siłownik nurnikowy wyróżnia się na tle innych siłowników hydraulicznych drastycznie uproszczoną architekturą wewnętrzną. Jego sercem jest tytułowy nurnik, czyli po prostu masywny, idealnie gładki pręt, który swoją objętością wypełnia niemal całą przestrzeń wewnątrz stalowego cylindra.
Najważniejszą cechą konstrukcyjną tego układu jest całkowity brak klasycznego tłoka. W standardowych rozwiązaniach na końcu tłoczyska zawsze znajduje się wyraźne poszerzenie, które jest wyposażone w pakiet uszczelnień i dzieli cylinder na dwie odrębne komory. W nurniku tego nie uświadczymy. Jest on po prostu litym walcem o stałej średnicy na całej swojej długości.
Z takiego stanu rzeczy wynika kolejna, niezwykle istotna zaleta serwisowa – cały pakiet uszczelniający i prowadzący znajduje się wyłącznie w jednym miejscu. Został on zintegrowany w dławnicy cylindra, czyli w otworze, przez który nurnik płynnie wysuwa się na zewnątrz.
Zasada działania siłownika nurnikowego
Brak tłoka i podziału na komory determinuje bardzo specyficzny sposób pracy tego urządzenia. Mechanika opiera się tu na fundamentalnych prawach fizyki cieczy.
Kiedy pompa tłoczy olej hydrauliczny do wnętrza cylindra, ciecz nie ma innej drogi ucieczki i zaczyna napierać bezpośrednio na płaskie pole przekroju poprzecznego samego nurnika. Systematycznie rośnie ciśnienie, które w końcu pokonuje opór i brutalnie wypycha masywny pręt na zewnątrz. Proces ten nazywamy fazą pracy czynnej.
Schody, a właściwie bezwzględny wymóg konstrukcyjny, zaczynają się w momencie, gdy chcemy opuścić ładunek. Siłownik nurnikowy to z definicji mechanizm jednostronnego działania. Nie możemy wpompować oleju z drugiej strony, aby wymusić szybki wsuw, ponieważ nie dysponujemy drugą komorą.
Do cofnięcia nurnika z powrotem do cylindra niezbędna jest zewnętrzna siła pchająca. Najczęściej tę rolę przejmuje grawitacja i nacisk masywnej platformy podnośnika, ciężar samego ładunku lub mocna mechaniczna sprężyna powrotna. Pod wpływem tego miażdżącego nacisku olej jest swobodnie wyciskany z cylindra i wraca linią powrotną prosto do zbiornika wyrównawczego.
Siłownik nurnikowy a tłokowy – najważniejsze różnice
Porównanie obu rozwiązań na zasadzie silnego kontrastu najlepiej obrazuje, dlaczego inżynierowie tak chętnie sięgają po nurniki w specyficznych, wymagających aplikacjach.
Podstawowa różnica dotyczy architektury uszczelnień. Klasyczny siłownik tłokowy posiada pierścienie uszczelniające pracujące głęboko wewnątrz cylindra, bezpośrednio na jego gładzi, a także drugi, zewnętrzny pakiet w samej dławnicy. W nurniku mamy uszczelnienie wyłącznie dławnicowe. Oznacza to radykalne zmniejszenie ryzyka wystąpienia przecieków wewnętrznych. To właśnie one są zmorą tradycyjnych układów i prowadzą do niebezpiecznego, samoczynnego opadania ładunku podczas pracy statycznej.
Kolejnym aspektem jest sam kierunek działania. Układ tłokowy to zazwyczaj sprzęt dwustronnego działania, w którym strumień oleju pod ciśnieniem może wymuszać zarówno wysuw, jak i wsuw organu roboczego. Nurnik dysponuje potężną siłą pchającą, ale w kwestii powrotu do pozycji wyjściowej zdaje się całkowicie na siły zewnętrzne.
Trzecia, z perspektywy inżynierii materiałowej wręcz najważniejsza różnica, to odporność na zjawisko wyboczenia. Nurniki charakteryzują się potężną średnicą, która jest niemal równa wewnętrznej średnicy samego cylindra. Dzięki tak gigantycznemu przekrojowi poprzecznemu są one wielokrotnie bardziej odporne na boczne wygięcia pod wpływem ekstremalnego obciążenia osiowego niż stosunkowo smukłe tłoczyska pracujące w standardowych siłownikach.
Gdzie i dlaczego stosuje się układy nurnikowe?
Ta specyficzna budowa sprawia, że urządzenia nurnikowe brylują w bardzo konkretnych gałęziach ciężkiego przemysłu. Są absolutnym fundamentem w konstrukcji:
- podnośników nożycowych,
- ramp przeładunkowych
- wind hydraulicznych.
To ich naturalne środowisko pracy, ponieważ pewny powrót mechanizmu zapewnia sama grawitacja i masa opuszczanej platformy.
Równie często spotykamy je wciśnięte:
- w ramy ciężkich pras przemysłowych,
- w kuźniach
- maszynach hutniczych.
W takich miejscach liczy się przede wszystkim brutalna, gigantyczna siła nacisku oraz całkowita niezawodność. Skomplikowane systemy uszczelnień wewnętrznych na klasycznych tłokach bardzo szybko uległyby tam degradafcji pod wpływem ekstremalnych skoków ciśnienia i mikroskopijnych zanieczyszczeń krążących w oleju. Lity nurnik, ze swoją pancerną budową, znosi takie warunki bez zająknięcia.
Przemawiają za nim również potężne argumenty ekonomiczne. Prostsza konstrukcja pozbawiona skomplikowanego tłoka to tańsza produkcja, znacznie łatwiejszy i szybszy serwis dławnicy oraz minimalne ryzyko kosztownych przestojów na hali produkcyjnej.
Siłownik nurnikowy to ewidentnie sprzęt do zadań specjalnych, ceniony w branży za niezłomną prostotę i wysoką bezawaryjność. Mimo pancernej konstrukcji nie jest on jednak całkowicie niezniszczalny. Z biegiem czasu i rosnącą liczbą przepracowanych cykli roboczych uszczelnienia dławnicowe ulegają naturalnemu wytarciu, co najczęściej objawia się widocznymi, śliskimi wyciekami oleju na zewnątrz korpusu maszyny.
FAQ – najczęściej zadawane pytania
Czy siłownik nurnikowy może działać w dwie strony?
Nie, jest to konstrukcja wyłącznie jednostronnego działania, w której wysuw gwarantuje ciśnienie oleju, a powrót zawsze wymusza grawitacja lub zastosowana sprężyna zewnętrzna.
Jak szybko rozpoznać siłownik nurnikowy z zewnątrz?
Jego organ roboczy ma średnicę niemal identyczną jak sam zewnętrzny cylinder, w wyraźnym przeciwieństwie do klasycznych siłowników tłokowych, gdzie wysuwające się tłoczysko jest nieporównywalnie cieńsze od głównej obudowy.
Co najczęściej psuje się w siłownikach nurnikowych?
Ze względu na całkowity brak wewnętrznego tłoka uszkodzeniom eksploatacyjnym ulega tutaj w zasadzie tylko główny pakiet uszczelniający zgromadzony w dławnicy, co w bezpośredni sposób objawia się zewnętrznymi wyciekami oleju.
