Układy hydrauliczne to prawdziwe konie robocze współczesnego przemysłu. Często skupiamy się w nich na potężnych silnikach i wydajnych pompach, zapominając o elemencie, który niepozornie łączy te dwa światy w jedną spójną całość. Mowa o sprzęgle pompy hydraulicznej. To właśnie ten komponent bierze na siebie potężne obciążenia mechaniczne, tłumi niszczące wibracje i dba o to, aby napęd był przekazywany płynnie oraz bez zakłóceń. Rozłóżmy zatem ten temat na czynniki pierwsze. Niezależnie od tego, czy stawiasz pierwsze kroki w branży technicznej, czy jesteś doświadczonym serwisantem, znajdziesz tu praktyczną wiedzę o rodzajach, budowie oraz procedurach montażu tego absolutnie kluczowego podzespołu.
Artykuł w skrócie
- Rola w układzie – sprzęgło odpowiada za płynne przenoszenie napędu z silnika na pompę i tłumienie szkodliwych drgań.
- Rodzaje konstrukcji – wyróżniamy m.in. sprzęgła hydrauliczne, kłowe, metalowo-gumowe oraz zaawansowane układy hydrokinetyczne, z których każde odpowiada na inne zapotrzebowanie mocowe układu.
- Budowa – układ może składać się z półsprzęgła lub z wariantu kompletnego, stosowanego w bardziej wymagających maszynach.
- Prawidłowy dobór i diagnostyka – kluczowe jest dopasowanie parametrów do obciążeń i szybkie reagowanie na wibracje.
- Żywotność i serwis – poprawny montaż, precyzyjne osiowanie i wczesna diagnostyka to absolutny fundament bezawaryjnej pracy.

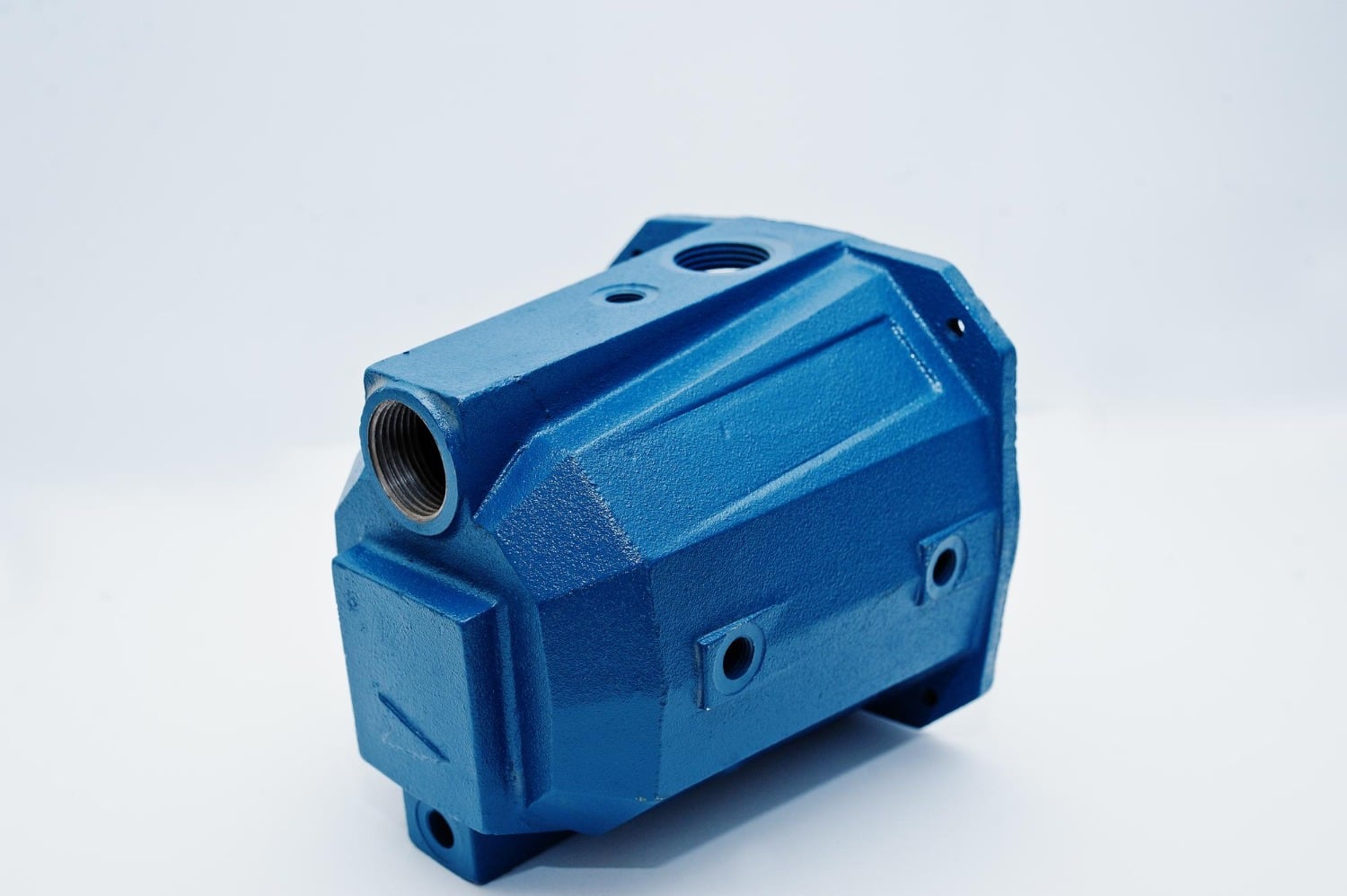

Czym właściwie jest sprzęgło pompy hydraulicznej?
Zanim przejdziemy do zaawansowanych zagadnień serwisowych, warto usystematyzować podstawy. Sprzęgło hydrauliczne to centralny punkt w architekturze układu napędowego, który bezpośrednio odpowiada za transfer energii. Jego zasada działania często opiera się na przekazywaniu siły przez ciecz roboczą, którą najczęściej jest standardowy olej hydrauliczny. Takie rozwiązanie pozwala na niezwykle precyzyjne sterowanie pracą samej pompy i niweluje ryzyko uszkodzeń spowodowanych nagłymi szarpnięciami podczas rozruchu.
Klasyczny układ sprzęgła składa się z trzech współpracujących ze sobą elementów: dwóch piast (nazywanych półsprzęgłami) oraz umieszczonego między nimi łącznika elastycznego. Pierwsze półsprzęgło – część napędowa – znajduje się po stronie silnika, natomiast drugie – część napędzana – osadzone jest na wale pompy.
To właśnie środkowy łącznik (wkładka) jest kluczowym detalem, który musi wykazywać się ogromną odpornością na skręcanie. Producenci wykonują go z różnych materiałów, dopasowując specyfikację do środowiska pracy maszyny – od wytrzymałych tworzyw sztucznych (np. poliuretanu) po specjalistyczne kompozyty gumo-metalowe. Zastosowanie odpowiedniej wkładki drastycznie obniża poziom generowanego hałasu, tłumi drgania i poprawia kulturę pracy całego układu.
Warto tu również wyjaśnić rynkową różnicę między rozwiązaniem kompletnym a półsprzęgłem. Kompletne sprzęgło pompy to gotowy zestaw montażowy, zawierający obie piasty oraz łącznik. Z kolei półsprzęgło to po prostu jedna połówka tego układu – sama piasta silnika lub piasta pompy. Często kupuje się je oddzielnie jako część zamienną, gdy uszkodzeniu ulegnie tylko jeden element, co pozwala na znaczne obniżenie kosztów serwisu bez konieczności wymiany całego podzespołu.
Przegląd rodzajów sprzęgieł i ich przemysłowe zastosowanie
Różnorodność maszyn i aplikacji wymusza stosowanie odmiennych rozwiązań konstrukcyjnych. Nie ma tu jednego uniwersalnego wyboru, a ostateczna decyzja zależy od przenoszonego momentu obrotowego, charakterystyki pracy maszyny i warunków zewnętrznych. Na rynku dostępnych jest kilka głównych wariantów, z których każdy posiada unikalne właściwości i sprawdzi się w innym środowisku roboczym. Poniżej omawiamy najpopularniejsze z nich:
- Sprzęgło hydrauliczne (hydrokinetyczne i hydrostatyczne) – wykorzystuje medium płynne do przenoszenia napędu pomiędzy wirnikami lub w układzie zamkniętym między pompą a silnikiem. Gwarantuje bardzo miękki start układu i jest powszechnie stosowane w ciężkich maszynach budowlanych oraz zaawansowanych przekładniach samochodowych.
- Sprzęgło kłowe – przenosi moment obrotowy poprzez fizyczne zazębienie mocnych kłów. Charakteryzuje się ogromną wytrzymałością na obciążenia uderzeniowe, przez co idealnie sprawdza się w wymagającym przemyśle maszynowym i ciężkim transporcie.
- Sprzęgło metalowo-gumowe – łączy sztywność metalowej piasty z elastycznością gumowej wkładki. To doskonały kompromis, który rewelacyjnie tłumi wibracje silnika. Takie konstrukcje znajdziemy w nowoczesnym rolnictwie, przemyśle chemicznym i wielu aplikacjach motoryzacyjnych.
- Sprzęgło wielotarczowe mokre – skomplikowany układ hydrauliczno-mechaniczny z tarczami dociskanymi za pomocą ciśnienia oleju. Zapewnia błyskawiczne i gładkie przełączanie biegów pod obciążeniem.
Współpraca na linii silnik – sprzęgło – pompa hydrauliczna
Nawet najlepsza pompa hydrauliczna nie osiągnie swojej nominalnej wydajności, jeśli na linii silnik-pompa pojawią się jakiekolwiek zakłócenia. Sprzęgło działa tu jak strażnik całego napędu – umożliwia efektywny transfer mocy, ale też chroni jednostkę napędową przed przeciążeniami i nagłymi skokami ciśnienia ze strony układu roboczego. Jeśli ten element ulegnie całkowitej awarii i napęd zostanie zerwany, pompa natychmiast się zatrzyma, co ostatecznie sparaliżuje pracę maszyny.
Kluczową rolę odgrywa tutaj wspomniany wcześniej elastyczny łącznik, czyli wkładka. To ona przenosi ruch obrotowy z piasty silnika na piastę pompy. Jej sztywność skrętna i ogólna wytrzymałość decydują o tym, jak płynnie energia trafi do układu. Jeśli wkładka wyrobi się lub pęknie, pojawią się luzy, a układ zacznie generować niszczące wibracje, potężny hałas i nadmierne ciepło, uderzając metalowymi kłami o siebie. Regularna kontrola stanu wkładek to absolutna podstawa profilaktyki serwisowej.
Jak prawidłowo dobrać sprzęgło do układu?
Wybór odpowiedniego podzespołu nie może być dziełem przypadku. Zbyt słabe sprzęgło błyskawicznie ulegnie zerwaniu, a zbyt sztywne przeniesie niszczące wibracje na wał pompy. Podstawowe parametry techniczne to maksymalny moment obrotowy, moc nominalna silnika oraz prędkość obrotowa układu.
Równie ważne są warunki środowiskowe. Wysoka temperatura pracy, zapylenie czy kontakt z chemikaliami wymuszają zastosowanie odpowiedniego materiału łącznika, na przykład wysoce odpornego poliuretanu. Trzeba również wziąć pod uwagę gabaryty i przestrzeń montażową, upewniając się, że całe sprzęgło swobodnie zmieści się w obudowie, takiej jak dzwon sprzęgłowy.
Diagnostyka i najczęstsze awarie
Szybkie wykrycie problemu ze sprzęgłem pozwala zapobiec destrukcji pompy hydraulicznej i samego silnika. Do niepokojących objawów należą przede wszystkim wyczuwalne wibracje przenoszące się na ramę maszyny, nienaturalny hałas oraz metaliczne stuki przy rozruchu.
Głównym winowajcą większości awarii są skutki braku osiowania. Niewspółosiowość wałów silnika i pompy generuje potężne siły promieniowe, co prowadzi do błyskawicznego rozerwania wkładek elastycznych i zniszczenia uszczelnień samej pompy. Systematyczna profilaktyka i sprawdzanie luzów na wale to najtańszy sposób na uniknięcie zniszczenia układu.
Montaż i demontaż sprzęgła pompy hydraulicznej
Wymiana lub serwis sprzęgła wymaga precyzji i zachowania odpowiednich procedur bezpieczeństwa. Błędy na etapie montażu – a w szczególności brak dokładnego osiowania – to najczęstsza przyczyna przedwczesnego zużycia komponentów.
Proces prawidłowego montażu sprzęgła można zamknąć w kilku technicznych krokach:
- Bezwzględnie odłącz zasilanie i zabezpiecz maszynę przed przypadkowym uruchomieniem,
- Oczyść wały silnika i pompy z wszelkich zabrudzeń, rdzy czy resztek starego chłodziwa,
- Nałóż cienką warstwę odpowiedniej pasty montażowej na oba wały (zgodnie z zaleceniami producenta) – ułatwi to osadzenie elementów i zapobiegnie ich zapieczeniu w przyszłości,
- Zamontuj odpowiednie półsprzęgła na wale silnika oraz wale pompy,
- Zbliż do siebie oba agregaty, umieść łącznik elastyczny między piastami, a następnie wycentruj podzespoły za pomocą czujnika zegarowego lub lasera,
- Dokręć wszystkie śruby mocujące odpowiednim momentem – ściśle trzymając się wytycznych z dokumentacji technicznej producenta maszyny,
- Przeprowadź test obrotowy ręką i upewnij się, że układ pracuje płynnie – nie generując przy tym żadnych wyczuwalnych oporów ani luzów.
Demontaż sprzęgła, na przykład z popularnej pompy zębatej, bywa nieco bardziej skomplikowany. Często wymaga użycia specjalistycznych ściągaczy, aby równomiernie zsunąć piastę z wału bez uszkadzania obudowy pompy czy wyginania osi. Używanie twardego młotka jest w takich sytuacjach wykluczone – dopuszcza się jedynie delikatne opukiwanie pobijakiem gumowym. Po zdjęciu sprzęgła należy przeprowadzić dokładną inspekcję wizualną kłów, piasty oraz elastycznej wkładki.
Profesjonalna oferta serwisu Hydromotor
Układ napędowy nie znosi kompromisów, a samodzielne próby naprawy nierzadko kończą się pogłębieniem awarii i nieplanowanym przestojem maszyny. Sprzęgło to serce transferu mocy, dlatego jego diagnostykę i serwis warto powierzyć specjalistom. W Hydromotor doskonale rozumiemy, jak kosztowna potrafi być awaria pompy hydraulicznej spowodowana wypracowanym łącznikiem.
W naszej ofercie znajdziesz kompleksowe wsparcie. Pomożemy dobrać idealne półsprzęgło lub kompletny układ do Twojej specyficznej aplikacji przemysłowej, rolniczej czy budowlanej. Zapewniamy profesjonalną diagnostykę wibracji, precyzyjne osiowanie zespołów napędowych oraz błyskawiczną wymianę zużytych elementów, w tym pełną regenerację pomp hydraulicznych. Zaufaj doświadczeniu ekspertów z serwisu Hydromotor i zyskaj pewność, że Twój układ hydrauliczny będzie pracował na najwyższych możliwych obrotach przez długie lata.
FAQ – najczęściej zadawane pytania
Jakie są objawy zużytego sprzęgła pompy hydraulicznej?
Najczęstsze sygnały to podwyższony poziom hałasu, odczuwalne wibracje przenoszące się na ramę maszyny, a także stuki słyszalne podczas uruchamiania lub gaszenia silnika.
Czy można wymienić sam gumowy łącznik, czy trzeba kupić całe sprzęgło?
W większości sprzęgieł kłowych i metalowo-gumowych można bez problemu wymienić samą wkładkę elastyczną, co jest standardową i stosunkowo tanią procedurą serwisową.
Dlaczego osiowanie przy montażu sprzęgła jest tak ważne?
Niewłaściwe wycentrowanie wału silnika i pompy prowadzi do ogromnych naprężeń bocznych. Skutkuje to błyskawicznym zniszczeniem łącznika, a w skrajnych przypadkach wyłamaniem uszczelnień i łożysk w pompie hydraulicznej.
Jaki olej jest najlepszy do sprzęgieł hydrokinetycznych?
Należy stosować wyłącznie oleje hydrauliczne i przekładniowe ściśle określone w dokumentacji technicznej producenta sprzęgła, ponieważ lepkość cieczy bezpośrednio wpływa na charakterystykę przenoszenia momentu.
Czym półsprzęgło różni się w praktyce od sprzęgła kompletnego?
Półsprzęgło obejmuje tylko piastę napędową i łącznik, wymagając odpowiedniego elementu już zamontowanego na maszynie docelowej. Sprzęgło kompletne to gotowy zestaw zawierający piasty dla obu stron układu.
