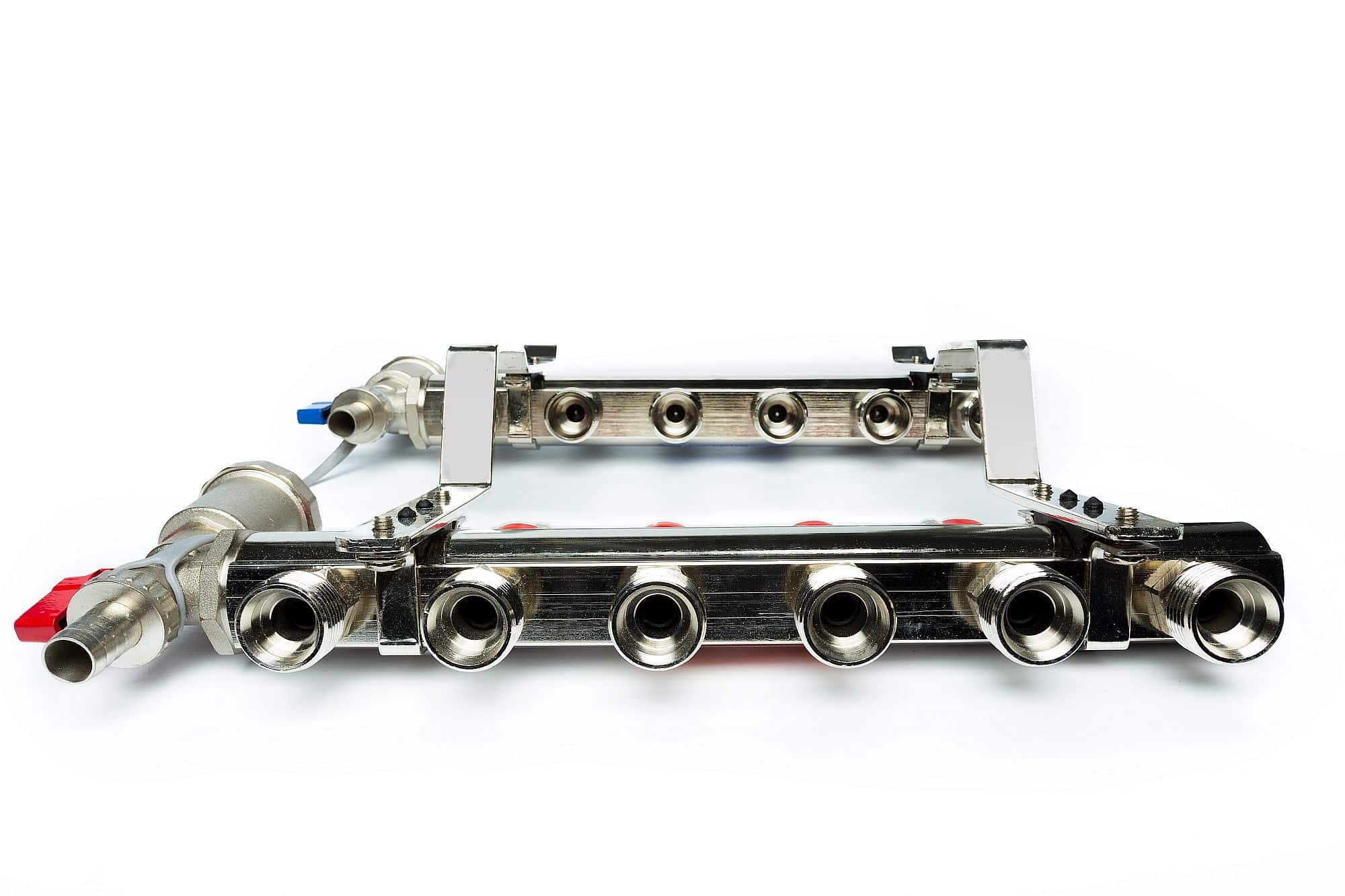

Rozdzielacze hydrauliczne – jak działają, rodzaje, zastosowanie

Hydraulika siłowa nie wybacza błędów – a tym bardziej przypadkowości. Tu liczy się pełna kontrola: nad kierunkiem, natężeniem i ciśnieniem przepływu. I właśnie za tę kontrolę odpowiada jeden z najbardziej strategicznych elementów układu – rozdzielacz hydrauliczny.

To niepozorne urządzenie działa jak centrum dowodzenia: decyduje, gdzie i kiedy popłynie olej hydrauliczny, które siłowniki zostaną uruchomione i w jakim tempie zadziała mechanizm. Bez niego nawet najlepsza pompa i najsilniejsze siłowniki nie zdziałają wiele.

Przyjrzyjmy się rozdzielaczom z bliska: czym są, jak działają i jak je rozróżniać, a także jakie mają zastosowania w różnych sektorach przemysłu – od rolnictwa, przez maszyny budowlane, aż po specjalistyczne linie produkcyjne. Pokażemy, na co zwrócić uwagę, chcąc dobrać rozdzielacz hydrauliczny do swojej maszyny, oraz jak wygląda kwestia napraw i typowych usterek.

Co to są rozdzielacze hydrauliczne?

Rozdzielacz hydrauliczny to jeden z kluczowych elementów układów hydraulicznych – pełni funkcję „centrum dowodzenia”, które decyduje o tym, dokąd popłynie ciecz robocza i jakie zadanie zostanie wykonane. Dzięki niemu możliwe jest sterowanie ruchem siłowników, silników hydraulicznych i innych odbiorników, a tym samym – całą maszyną.

Rozdzielacz nie generuje ciśnienia (tym zajmuje się pompa), ale precyzyjnie zarządza jego wykorzystaniem. Przykład? Jeśli w koparce trzeba poruszyć łyżką, to właśnie rozdzielacz – najczęściej uruchamiany ręcznie lub elektrycznie – przekierowuje olej do odpowiedniego siłownika. A jeśli maszyna ma wykonać inny ruch? Zmienia się pozycja rozdzielacza, a tym samym kierunek przepływu oleju.

Co konkretnie robi rozdzielacz?

• Zmienia kierunek przepływu oleju hydraulicznego, umożliwiając ruch elementów wykonawczych w wybranym kierunku.
• Może odcinać przepływ, zatrzymując działanie danego siłownika lub silnika.
• Umożliwia przełączanie między różnymi obiegami – na przykład w maszynach z wieloma funkcjami hydraulicznymi (wózki widłowe, maszyny leśne, ładowarki teleskopowe).

Warto zaznaczyć, że rozdzielacze są stosowane nie tylko w maszynach mobilnych. Znajdują zastosowanie również w stacjonarnych instalacjach przemysłowych, gdzie liczy się precyzja, powtarzalność i niezawodność – np. w liniach montażowych czy prasach hydraulicznych.

Jak łatwo się domyślić, rozdzielacz musi być perfekcyjnie dopasowany do układu – zarówno pod względem rodzaju sterowania, jak i parametrów roboczych. Jak dobrać rozdzielacz hydrauliczny, by wszystko działało, jak należy?

Jak działa rozdzielacz hydrauliczny?

Wyobraź sobie rozdzielacz jako system sterujący ruchem oleju pod wysokim ciśnieniem – coś w rodzaju inteligentnego rozjazdu kolejowego, który przesyła ciecz roboczą dokładnie tam, gdzie jest potrzebna. W zależności od pozycji suwaka lub zaworu w korpusie przepływ oleju kierowany jest do określonych wyjść – np. do jednego z dwóch siłowników lub do zbiornika.

Rozdzielacz może mieć dwie, trzy, cztery, a nawet więcej pozycji pracy, które odpowiadają różnym stanom działania siłownika (np. wysuw, cofanie, zatrzymanie). W pozycji neutralnej olej może być kierowany z powrotem do zbiornika, krążąc w tzw. obiegu otwartym, co zapobiega przeciążeniom układu.

W zależności od typu rozdzielacza sterowanie może być realizowane na różne sposoby:

• Sterowanie ręczne – najprostsze i wciąż bardzo popularne w maszynach rolniczych i leśnych. Operator steruje przepływem za pomocą dźwigni, cięgien lub drążków.
• Sterowanie elektryczne – wykorzystywane głównie w nowoczesnych maszynach przemysłowych. Umożliwia zdalne, szybkie i precyzyjne sterowanie za pomocą sygnałów elektrycznych.
• Sterowanie elektrohydrauliczne – łączy zalety układów elektrycznych i hydraulicznych, zapewniając dużą siłę przy jednoczesnej precyzji i automatyzacji.
• Sterowanie pneumatyczne lub hydrauliczne pilotowe – rzadziej stosowane, spotykane m.in. w instalacjach o dużym zapyleniu lub w środowiskach zagrożonych wybuchem, gdzie stosowanie sterowania elektrycznego jest niemożliwe.

Niezależnie od rodzaju sterowania, zasada działania rozdzielacza pozostaje taka sama: kierować przepływem oleju hydraulicznego zgodnie z wymaganiami danego cyklu pracy.

Jakie są rodzaje rozdzielaczy hydraulicznych?

Jeśli chodzi o rozdzielacze, wybór jest szeroki – i dobrze, bo każda aplikacja ma swoje wymagania. Rodzaje rozdzielaczy hydraulicznych różnią się między sobą konstrukcją, liczbą dróg przepływu, sposobem sterowania oraz przeznaczeniem.

Najczęściej spotykane typy to:

1. Rozdzielacze suwakowe –najpopularniejsze rozwiązanie – zarówno w maszynach rolniczych, jak i przemysłowych. Suwak przemieszcza się wzdłuż korpusu i otwiera lub zamyka określone kanały przepływu. Prosta budowa, wysoka trwałość i łatwość obsługi to ich największe atuty.
2. Rozdzielacze gniazdowe (zaworowe) –zamiast suwaka mają zestaw zaworów sterujących przepływem. Charakteryzują się wyjątkową szczelnością, dlatego znajdują zastosowanie tam, gdzie istotne jest eliminowanie przecieków wewnętrznych, np. w precyzyjnych maszynach przemysłowych.
3. Rozdzielacze monoblokowe –konstrukcja zintegrowana: wszystkie sekcje mieszczą się w jednym bloku. Są kompaktowe i tańsze niż wersje modułowe. Świetnie sprawdzają się w maszynach z ograniczoną przestrzenią montażową.
4. Rozdzielacze sekcyjne (modułowe) –składają się z kilku sekcji, z których każda steruje innym obiegiem. Umożliwiają dużą elastyczność – można je rozbudowywać o kolejne funkcje. Typowy wybór dla wielofunkcyjnych maszyn budowlanych i komunalnych.
5. Rozdzielacze specjalistyczne (np. do cylindrów jednostronnych, silników hydraulicznych) –mają dodatkowe zawory zwrotne, przelewowe lub zabezpieczające, które chronią układ przed nadmiarem ciśnienia i zapewniają bezpieczne sterowanie przepływem.

Typ rozdzielacza dobiera się zawsze w zależności od charakterystyki pracy maszyny, rodzaju obiegu, maksymalnego ciśnienia roboczego oraz oczekiwanego poziomu automatyzacji. To nie jest kwestia przypadku – źle dobrany rozdzielacz może prowadzić do spadków wydajności, szybszego zużycia elementów albo nawet uszkodzenia układu.

Budowa rozdzielacza hydraulicznego

Choć na pierwszy rzut oka rozdzielacz może wydawać się niepozorny, jego wnętrze to precyzyjnie zaprojektowany mechanizm. Każdy z jego elementów ma swoje konkretne zadanie – od kontrolowania przepływu cieczy roboczej po zapewnienie szczelności i bezpieczeństwa pracy.

Z czego składa się rozdzielacz hydrauliczny?

• Korpus (obudowa): najczęściej wykonany z żeliwa, stali lub aluminium. To właśnie w nim znajdują się kanały przepływu i prowadnice dla suwaka.
• Suwak (lub zawór): element sterujący ruchem cieczy. Jego położenie decyduje o tym, do których kanałów przepływ kierowany jest olej hydrauliczny.
• Sprężyny powrotne: odpowiadają za powrót suwaka do pozycji neutralnej, np. po zakończeniu działania sterowania ręcznego.
• Elementy sterujące: w zależności od typu rozdzielacza – mogą to być dźwignie, cięgna, elektromagnesy (cewki) lub serwomechanizmy.
• Uszczelnienia: gumowe lub metalowe pierścienie, które chronią przed wyciekiem oleju i mieszaniem się obiegów.

W przypadku rozdzielaczy sekcyjnych każda sekcja zawiera swój własny suwak i zestaw uszczelnień, co pozwala na sterowanie oddzielnymi obiegami. Dodatkowo, niektóre modele wyposażane są w zawory zwrotne lub zawory przelewowe, które zabezpieczają układ przed nadmiarem ciśnienia i chronią siłowniki.

Warto dodać, że rozbudowane rozdzielacze przemysłowe często posiadają również czujniki położenia suwaka lub wyłączniki krańcowe, umożliwiające zdalne monitorowanie stanu zaworu.

Zastosowanie rozdzielaczy hydraulicznych

Rozdzielacze hydrauliczne to uniwersalne narzędzia sterujące, bez których trudno dziś wyobrazić sobie funkcjonowanie większości maszyn roboczych. Ich zastosowanie nie ogranicza się do jednej branży – wręcz przeciwnie, są obecne wszędzie tam, gdzie sterowanie przepływem cieczy roboczej ma kluczowe znaczenie.

Gdzie najczęściej znajdują zastosowanie?

1. W maszynach rolniczych – ciągniki, rozsiewacze, przyczepy z wywrotem, ładowacze czołowe. Rozdzielacz umożliwia precyzyjne sterowanie siłownikami i elementami roboczymi.
2. W maszynach budowlanych – koparki, ładowarki, dźwigi, walce drogowe. Tu wykorzystywane są zarówno rozdzielacze monoblokowe, jak i rozdzielacze sekcyjne o dużej przepustowości.
3. W maszynach leśnych – harwestery, forwardery, chwytaki. Sterowanie wieloma niezależnymi siłownikami wymaga rozdzielaczy wielosekcyjnych z zaworami zabezpieczającymi.
4. W przemyśle – w systemach hydrauliki siłowej stosowanych w prasach, liniach montażowych, urządzeniach do formowania plastiku. Tu liczy się nie tylko siła, ale też precyzyjne zarządzanie przepływem oleju pod ustalonym ciśnieniem.
5. W logistyce – np. wózki widłowe, platformy podnośnikowe, windy załadunkowe. Rozdzielacze sterują unoszeniem, wysuwem, przechyłem wideł itp.

Nie można też zapomnieć o mniej oczywistych zastosowaniach – np. w urządzeniach komunalnych, maszynach do recyklingu, a nawet symulatorach siłowych w automatyce przemysłowej.

Dzięki odpowiednio dobranemu rozdzielaczowi możliwe jest nie tylko zwiększenie efektywności pracy maszyny, ale też jej bezpieczeństwo i odporność na przeciążenia. To właśnie dlatego projektanci układów hydraulicznych przykładają tak dużą wagę do typu rozdzielacza, jego parametrów i sposobu sterowania.

Kluczowe parametry rozdzielaczy hydraulicznych

Dobór rozdzielacza hydraulicznego to nie kwestia intuicji, ale precyzyjnej analizy parametrów roboczych układu. Źle dobrany model może ograniczyć wydajność, powodować spadki ciśnienia, a w skrajnych przypadkach doprowadzić do uszkodzenia siłowników lub pompy.

Oto najważniejsze parametry, które należy wziąć pod uwagę, chcąc dobrać rozdzielacz hydrauliczny odpowiedni do swojej maszyny:

1. Maksymalne ciśnienie robocze

To wartość określająca największe dopuszczalne ciśnienie, przy którym rozdzielacz może bezpiecznie pracować. Typowe wartości wahają się od 160 do nawet 350 bar, w zależności od konstrukcji i przeznaczenia. Przekroczenie tej granicy grozi nieszczelnością lub zablokowaniem suwaka.

2. Natężenie przepływu (l/min)

Określa, jaką ilość cieczy roboczej rozdzielacz jest w stanie przepuścić w jednostce czasu. Typowe rozdzielacze monoblokowe obsługują przepływy rzędu 40–80 l/min, natomiast modele przemysłowe lub wielosekcyjne – nawet powyżej 120 l/min. Przepustowość musi odpowiadać zarówno pompie, jak i obciążeniu układu.

3. Liczba dróg i pozycji

Rozdzielacze 3/2, 4/3, 6/2… Co oznaczają te symbole? Pierwsza cyfra to liczba dróg przepływu, a druga – liczba pozycji, jakie może przyjąć suwak. Przykład: rozdzielacz 4/3 ma cztery porty (P, T, A, B) i trzy pozycje pracy.

4. Rodzaj sterowania

Wybór między sterowaniem ręcznym, elektrycznym, elektrohydraulicznym czy pneumatycznym zależy od typu maszyny, jej funkcji oraz wymagań dotyczących automatyzacji i bezpieczeństwa. Sterowanie elektryczne sprawdza się w układach wymagających zdalnego nadzoru, natomiast w maszynach mobilnych nadal popularne są dźwignie i cięgna.

5. Typ montażu

Rozdzielacze występują w wersji nabudowywanej (np. do paneli lub konstrukcji maszyny) oraz do zabudowy blokowej (w układach zintegrowanych). Warto upewnić się, że model pasuje do posiadanej instalacji – zarówno mechanicznie, jak i hydraulicznie.

Dodatkowe czynniki, które warto uwzględnić, to np. odporność na zabrudzenia, kompatybilność z olejami hydraulicznymi o różnej lepkości czy dostępność części zamiennych.

Symbole na rozdzielaczu – co oznaczają?

Rozdzielacz hydrauliczny to nie tylko metalowy blok z otworami i dźwignią – to także układ logiczny zapisany w języku symboli. Dla laika mogą wyglądać jak skomplikowane schematy, ale dla projektanta lub serwisanta są one czytelną mapą funkcji urządzenia.

Najczęściej spotykane oznaczenia i symbole:

• P (Pressure) – port zasilania, przez który olej trafia z pompy do rozdzielacza.
• T (Tank/Return) – powrót do zbiornika oleju. Każdy nadmiar cieczy roboczej jest odprowadzany właśnie tędy.
• A i B – porty robocze, przez które olej kierowany jest do siłowników lub silników hydraulicznych.
• N (Neutral) – pozycja neutralna suwaka; w niej najczęściej olej swobodnie wraca do zbiornika lub obieg jest zamknięty.

Jak czytać schemat rozdzielacza?

Symbole graficzne przedstawiane są jako kwadraty (każdy symbolizuje jedno ustawienie suwaka), z wewnętrznymi strzałkami pokazującymi kierunek przepływu cieczy. Układ linii i strzałek pozwala określić, jak w danej pozycji zachowują się porty P, T, A i B. Na przykład:

• Strzałka od P do A oznacza zasilanie siłownika przez port A.
• Krzyżyk w miejscu portu wskazuje, że kanał jest zamknięty.
• Strzałka do T – przepływ do zbiornika.

Czasem spotkać można też dodatkowe oznaczenia zaworów zwrotnych, przelewowych lub tłumików, które są zintegrowane z rozdzielaczem – to one odpowiadają m.in. za zabezpieczenie przed nadmiarem ciśnienia.

Umiejętność interpretacji symboli na rozdzielaczach to podstawa diagnostyki i projektowania układów hydraulicznych. Pomaga też w doborze odpowiedniego modelu – nie tylko pod względem mechanicznym, ale i funkcjonalnym.

Najczęstsze awarie rozdzielaczy hydraulicznych

Nawet najlepszy rozdzielacz nie jest niezniszczalny. Z biegiem czasu, pod wpływem intensywnej eksploatacji, może dojść do różnych usterek – od drobnych problemów z przepływem, aż po całkowitą blokadę układu. Kluczowe jest umiejętne rozpoznanie objawów i szybka diagnoza.

Co najczęściej się psuje?

1. Zacinający się suwak – jedna z najczęstszych awarii. Może być wynikiem zanieczyszczeń w oleju, uszkodzeń mechanicznych lub zużycia prowadnic. Objawia się brakiem reakcji na sterowanie lub opóźnionym działaniem.
2. Wewnętrzne przecieki –gdy suwak lub gniazda są nadmiernie zużyte, olej przedostaje się między kanałami, powodując spadek ciśnienia i niekontrolowany ruch siłowników. Skutkiem może być np. opadanie ramienia koparki mimo braku sygnału sterującego.
3. Zewnętrzne nieszczelności – uszkodzone uszczelniacze lub pęknięcia korpusu mogą prowadzić do wycieków oleju. Poza stratą medium roboczego wiąże się to z ryzykiem zanieczyszczenia środowiska pracy i pożaru.
4. Brak reakcji na sterowanie elektryczne –w przypadku rozdzielaczy z cewkami elektromagnetycznymi, uszkodzenie cewki, zwarcie lub zerwanie przewodu mogą całkowicie uniemożliwić pracę. Warto wtedy sprawdzić napięcie, ciągłość przewodów i ewentualnie wymienić samą cewkę – to tania i szybka naprawa.
5. Przegrzewanie się układu – zbyt mały przekrój rozdzielacza w stosunku do pompy lub zapchane kanały mogą powodować wzrost oporów przepływu i nadmierne nagrzewanie się cieczy roboczej, co z kolei obniża lepkość oleju i zwiększa zużycie komponentów.

Większości usterek da się uniknąć, jeśli regularnie przeprowadza się konserwację, wymienia filtry, monitoruje stan oleju i dba o czystość układu. Jak jednak wygląda naprawa, gdy do awarii już dojdzie?

Regeneracja i naprawa rozdzielaczy hydraulicznych

Naprawa rozdzielacza nie zawsze oznacza jego całkowitą wymianę. W wielu przypadkach wystarczy przeprowadzić fachową regenerację, która przywróci parametry zbliżone do fabrycznych – i to za ułamek ceny nowego urządzenia.

Na czym polega regeneracja?

1. Demontaż i czyszczenie wszystkich elementów – usunięcie zabrudzeń, starych uszczelnień i osadów.
2. Kontrola stanu gniazd, kanałów przepływowych i suwaka – często wymagane jest ich docieranie lub szlifowanie, aby przywrócić szczelność i swobodny ruch.
3. Wymiana elementów zużywalnych – przede wszystkim uszczelniaczy, sprężyn powrotnych, cewek elektromagnetycznych.
4. Testowanie szczelności i sprawności działania – zazwyczaj na specjalistycznych stanowiskach serwisowych, pod obciążeniem i zadanym ciśnieniem.

Kiedy warto naprawiać, a kiedy wymienić?

• Warto regenerować rozdzielacze drogie, trudnodostępne, pracujące w specjalistycznych maszynach (np. rozdzielacz dwusekcyjny z zaworami bezpieczeństwa do maszyn leśnych).
• Wymiana będzie lepszym wyborem, gdy korpus jest pęknięty, suwak poważnie zatarł się w prowadnicy, a koszt części zamiennych zbliża się do ceny nowego modelu.

Warto pamiętać, że profesjonalna regeneracja wydłuża żywotność rozdzielacza o kilka tysięcy godzin pracy, pod warunkiem że cały układ jest sprawny i dobrze utrzymany. W przeciwnym razie nawet nowy komponent szybko ulegnie awarii.
