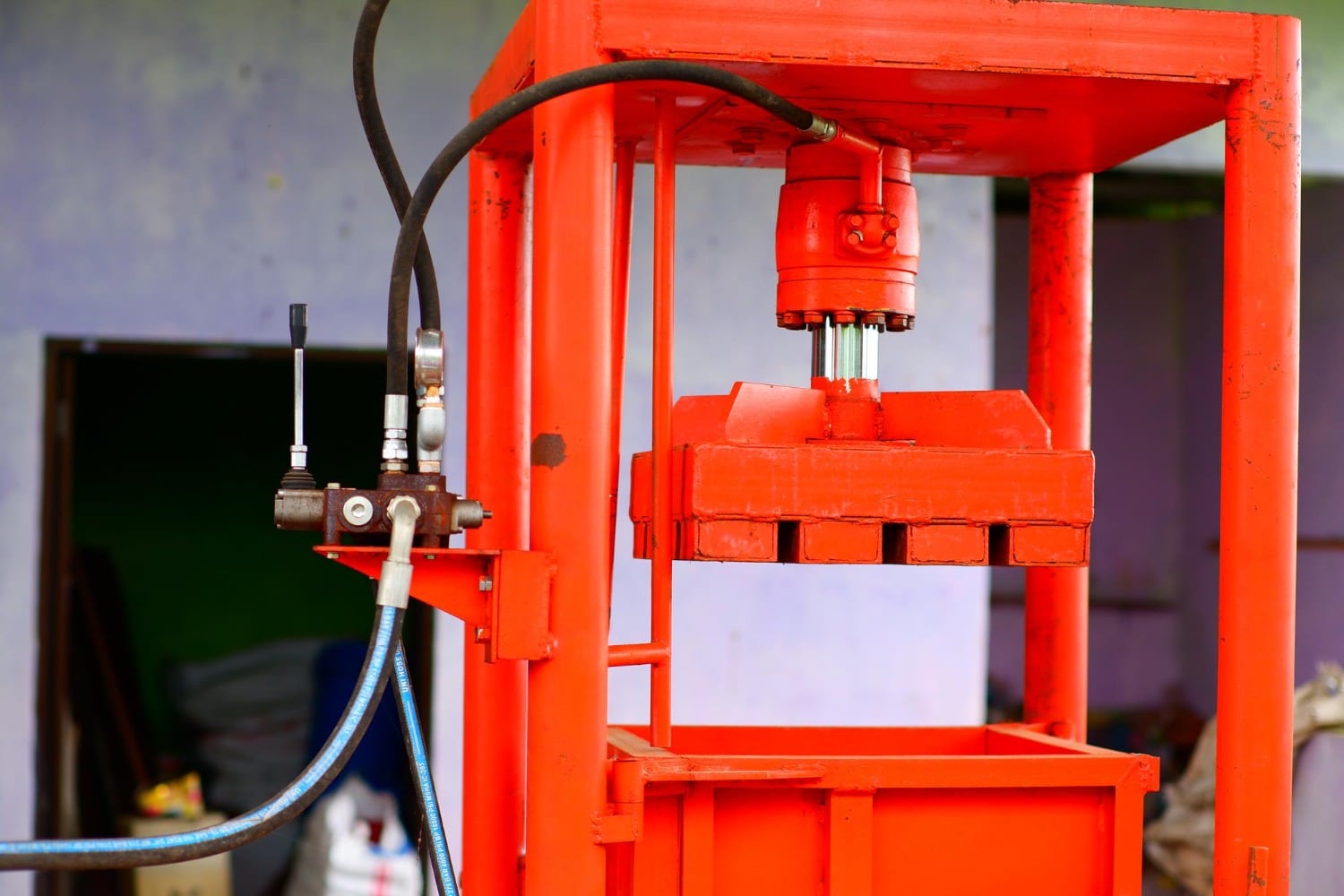

Prasa hydrauliczna – zasada działania, budowa i zastosowanie

Wystarczy wejść do dowolnego warsztatu samochodowego czy hali produkcyjnej, by zobaczyć urządzenie, które z łatwością zgniata stalowe elementy, wyciska zapieczone łożyska lub formuje blachę jak plastelinę. Prasa hydrauliczna, bo o niej mowa, to klasyczny przykład inżynierii, w której spryt wygrywa z siłą mięśni.

Sekretem jej potęgi nie są skomplikowane przekładnie zębate, ale prosta fizyka płynów. Urządzenie to wykorzystuje fakt, że ciecz w zamkniętym układzie jest niemal nieściśliwa, co pozwala na wielokrotne zwielokrotnienie przyłożonej siły. W tym artykule wyjaśniamy, jak dokładnie działa ten mechanizm, co dzieje się wewnątrz siłownika i dlaczego prasa hydrauliczna jest jednym z najważniejszych narzędzi w przemyśle.

Prawo Pascala – fizyka w służbie siły

Aby zrozumieć działanie prasy, musimy cofnąć się do podstaw fizyki, a konkretnie do prawa Pascala. Mówi ono, że jeżeli na ciecz (lub gaz) w zamkniętym zbiorniku wywieramy ciśnienie zewnętrzne, to ciśnienie to rozchodzi się jednakowo we wszystkich kierunkach i w całej objętości cieczy.​​

W praktyce oznacza to działanie tzw. dźwigni hydraulicznej. Wyobraź sobie układ dwóch połączonych cylindrów wypełnionych olejem – jednego wąskiego i drugiego szerokiego:

• Jeśli naciśniesz na wąski tłoczek (mała powierzchnia) z niewielką siłą, wytworzysz w oleju określone ciśnienie.
• To samo ciśnienie dotrze do szerokiego tłoka. Ponieważ działa ono tam na znacznie większą powierzchnię, wypadkowa siła wypychająca duży tłok będzie wielokrotnie większa.​

Dzięki tej zasadzie, przykładając siłę ręki (np. 20 kg) na małej dźwigni pompy, na tłoku roboczym możemy uzyskać nacisk rzędu 20 czy 50 ton.

Jak działa prasa hydrauliczna?

Zasada działania opiera się na wymuszonym obiegu cieczy roboczej (zazwyczaj specjalnego oleju) w układzie zamkniętym. Cały proces sprowadza się do zamiany energii ciśnienia cieczy na energię mechaniczną ruchu tłoka. Wygląda to następująco:

1. Tłoczenie – pompa (napędzana ręcznie lub silnikiem) zasysa olej ze zbiornika i wtłacza go do układu.
2. Wzrost ciśnienia – ponieważ układ jest szczelny, a ciecz nieściśliwa, ciągłe dopompowywanie oleju powoduje wzrost ciśnienia hydrostatycznego.
3. Praca – olej pod wysokim ciśnieniem trafia do siłownika, gdzie napiera na powierzchnię tłoka, zmuszając go do wysunięcia się. To właśnie ten ruch generuje potężną siłę nacisku, którą wykorzystujemy do obróbki materiału.

Jak działa ruch tłoka w prasie hydraulicznej?

Ruch elementu roboczego (tłoczyska) odbywa się dzięki różnicy ciśnień sterowanej przez operatora. W typowym siłowniku dwustronnego działania wygląda to tak:

• Suw pracy (wysuw) – olej jest kierowany przez rozdzielacz do komory nad tłokiem. Ciśnienie wypycha tłok w dół, wykonując właściwą pracę (np. zgniatanie). W tym samym czasie olej z komory pod tłokiem odpływa swobodnie do zbiornika.
• Suw powrotny – operator przestawia dźwignię rozdzielacza. Olej zaczyna być tłoczony do dolnej komory (pod tłok), co zmusza go do cofnięcia się do pozycji wyjściowej.

Dzięki zastosowaniu oleju jako medium, ruch ten jest płynny i w pełni kontrolowalny – w każdej chwili można zatrzymać tłok, co daje ogromną przewagę nad gwałtownie działającymi prasami mechanicznymi.

Główne elementy prasy hydraulicznej

Choć prasy różnią się wielkością i mocą, ich „anatomia” jest w większości przypadków taka sama. Do kluczowych podzespołów należą:

• Pompa hydrauliczna – serce układu. To ona odpowiada za przepływ oleju i umożliwia wytworzenie ciśnienia. Bez sprawnej pompy nawet największy siłownik nie drgnie pod obciążeniem (jeśli podejrzewasz, że ten element szwankuje w Twojej maszynie, sprawdź nasz poradnik: Dlaczego pompa hydrauliczna traci ciśnienie?)
• Siłownik (cylinder roboczy) – element wykonawczy, który zamienia ciśnienie oleju na ruch liniowy i siłę nacisku.
• Rozdzielacz i zawory – mózg sterujący. Rozdzielacz decyduje, w którą stronę przesuwa się tłok, a zawory bezpieczeństwa pilnują, by ciśnienie nie przekroczyło wartości krytycznej (chroniąc prasę przed rozerwaniem).
• Zbiornik oleju – magazynuje ciecz roboczą, pozwala jej ostygnąć i oczyścić się z pęcherzyków powietrza.
• Korpus (rama) – musi być niezwykle sztywny i wytrzymały, aby nie odkształcić się pod wpływem sił rzędu kilkudziesięciu czy kilkuset ton.

Dlaczego prasa hydrauliczna jest tak wytrzymała?

Prasy hydrauliczne słyną z długowieczności i odporności na ekstremalne obciążenia. Wynika to z kilku cech konstrukcyjnych, które odróżniają je od pras mechanicznych (np. mimośrodowych).

• Prostota mechanizmu – w układzie hydraulicznym jest niewiele ruchomych części, które trą o siebie (jak zębatki czy łożyska w prasach mechanicznych). Mniej elementów to mniejsze ryzyko zużycia mechanicznego.​
• Smarowanie od wewnątrz – medium roboczym jest olej, który jednocześnie smaruje pompę, siłownik i zawory. Dzięki temu elementy pracują w optymalnych warunkach, co znacząco wydłuża ich żywotność. Warto jednak pamiętać o regularnej wymianie tego płynu, o czym pisaliśmy w tekście: Kiedy wymienić olej hydrauliczny? Przebieg a realne zużycie
• Ochrona przed przeciążeniem – kluczowa zaleta. Jeśli prasa napotka opór przekraczający jej siłę (np. element zbyt twardy do zgniecenia), po prostu otworzy się zawór przelewowy i olej wróci do zbiornika. Prasa stanie, ale się nie zepsuje. W prasie mechanicznej taka sytuacja mogłaby doprowadzić do pęknięcia wału lub zniszczenia korpusu.​

Gdzie prasy hydrauliczne znajdują zastosowanie?

Dzięki możliwości uzyskania ogromnych sił przy precyzyjnym sterowaniu, prasy hydrauliczne są niezastąpione w wielu branżach:

• Przemysł metalowy – do tłoczenia, wykrawania, gięcia blach i kucia metali.
• Warsztaty samochodowe i serwisy – do wprasowywania i wyciskania łożysk, tulei, sworzni oraz prostowania elementów zawieszenia.​
• Recykling – jako belownice do zgniatania makulatury, plastiku czy złomu (zmniejszanie objętości odpadów).​
• Przemysł tworzyw sztucznych i gumy – do formowania elementów pod ciśnieniem.
• Przemysł drzewny – do fornirowania i klejenia płyt meblowych.

Prasy hydrauliczne w codziennej praktyce

Prasa hydrauliczna to urządzenie, które dzięki prostej zasadzie prawa Pascala zamienia niewielką siłę na potężny nacisk. Jej niezawodność wynika z minimalnej liczby ruchomych części, naturalnego smarowania olejem i wbudowanej ochrony przed przeciążeniem. Bez względu na branżę – od warsztatów samochodowych po przemysł ciężki – prasy hydrauliczne pozostają podstawowym narzędziem do obróbki materiałów wymagających dużych sił.

Rozumiejąc zasadę ich działania, łatwiej docenisz precyzję sterowania i bezpieczeństwo pracy. Prawidłowa eksploatacja i regularny serwis układu hydraulicznego (kontrola oleju, filtrów i ciśnienia) pozwalają na wieloletnią, bezawaryjną pracę tych niezastąpionych maszyn.

FAQ – najczęściej zadawane pytania

Jaki olej wlać do prasy hydraulicznej?

Zaleca się stosowanie dedykowanego oleju hydraulicznego o lepkości dopasowanej do warunków pracy (najczęściej klasy HL lub HLP 46). Nie wolno używać oleju silnikowego ani przekładniowego, ponieważ mogą one uszkodzić uszczelnienia i pompę.

Dlaczego prasa hydrauliczna nie ma siły?

Najczęstszą przyczyną jest brak oleju w układzie, zapowietrzenie lub zużycie uszczelnień w pompie/siłowniku. Jeśli pompa nie jest w stanie wytworzyć odpowiedniego ciśnienia, prasa traci swoją moc.

Jak obliczyć nacisk prasy?

Siłę nacisku można oszacować, mnożąc ciśnienie w układzie (np. w barach) przez powierzchnię tłoka roboczego (w cm²). Wynik pokaże siłę w kilogramach (którą można przeliczyć na tony).

Czy prasa hydrauliczna jest bezpieczna?

Tak, pod warunkiem przestrzegania zasad BHP. Prasy posiadają zawory bezpieczeństwa chroniące przed rozerwaniem, ale operator musi uważać na ryzyko odprysków materiału i zmiażdżenia kończyn w strefie roboczej.
